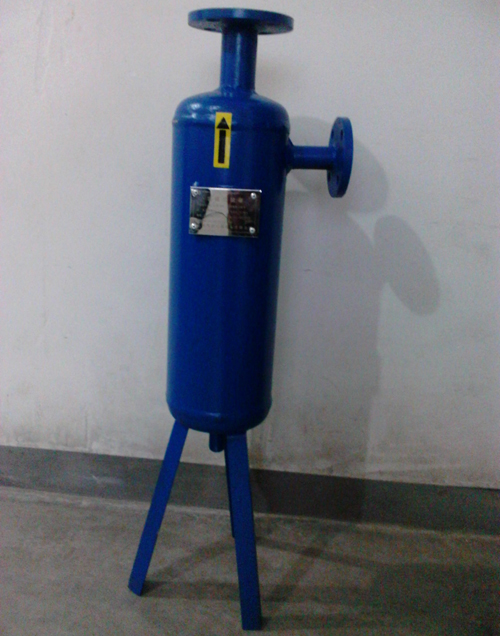

WX系列旋流除砂器結構精巧，結構簡單，它是根據離心沉降和密度差的原理，應用于河水、井水除砂，洗煤水、工業選礦、固液分離等。
應用范圍
河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離。
原理概述
旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
工藝流程
原水－旋流除砂－精密過濾－儲水池－用戶
產品特點
1、結構簡單，成本低廉，易于安裝和操作，幾乎不需要維護。
2、與擴大管，緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間。
主要技術參數
1、材質：碳鋼
2、原水濁度 ≥300度
3、水濁度 ≤10度
4、進水壓力 ≥0.2～0.25MPa
5、水頭損失
2mm
6、除砂直徑 ＞0.1mm
7、工作溫度≤85℃

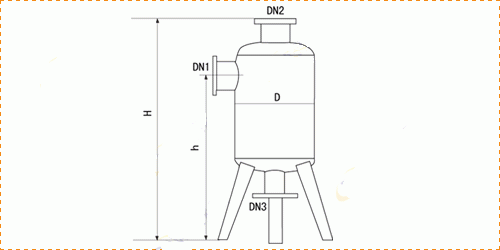

型 號 | 處理水量 | 進水壓力 | 平均除砂率 | 外型尺寸mm | 進水口DN1 | 出水口DN2 | 排污口DN3 |
m3/h | MPa | % | D | H | h | mm | mm | mm |
WX-20-CS | 20 | >0.2 | >96 | 159 | 850 | 650 | 25 | 40 | 20 |
WX-30-CS | 30 | >0.2 | >96 | 219 | 960 | 650 | 40 | 50 | 20 |
WX-40-CS | 40 | >0.2 | >95 | 325 | 1150 | 1080 | 50 | 80 | 20 |
WX-60-CS | 60 | >0.25 | >95 | 325 | 1150 | 1080 | 50 | 80 | 25 |
WX-70-CS | 70 | >0.25 | >92 | 426 | 1580 | 1300 | 80 | 100 | 25 |
WX-80-CS | 80 | >0.25 | >92 | 426 | 1580 | 1300 | 80 | 100 | 25 |
WX-100-CS | 100 | >0.3 | >90 | 426 | 1760 | 1350 | 100 | 125 | 40 |
WX-150-CS | 150 | >0.3 | >90 | 530 | 1760 | 1350 | 100 | 125 | 50 |
WX-185-CS | 185 | >0.3 | >90 | 530 | 2000 | 1550 | 125 | 150 | 65 |
WX-200-CS | 200 | >0.3 | >90 | 650 | 2334 | 1800 | 150 | 200 | 65 |
WX-300-CS | 300 | >0.3 | >90 | 650 | 2457 | 1800 | 200 | 250 | 80 |
安裝與使用
1、旋流除砂器安裝應做好基礎，基礎必須平整，也可直接安裝地面上。

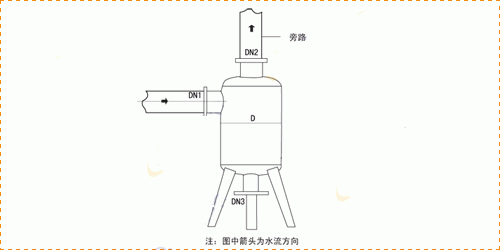

2、安裝時要根據設備本體上的水流指向箭頭連接管道。
3、可根據實際處理水量選擇旋流除砂器，當單臺流量不能滿足要求時可多臺并聯使用。
4、可根據實際處理精度，串聯使用。
5、正常工作時，需開啟進、出水閥門、關閉排污閥；
6、當旋流除砂器儲缸中存砂到一定高度時，應排污，排污時打開排污閥，直到流出清水。
