大流量濾芯過濾器適用范圍
大流量設計，單臺設備最大流量可達700m3/h，適用于純水、超純水、石化、油漆涂裝、工業用水，糖漿、飲料、油脂、酒等之過濾。
連接尺寸
DN32-DN350國標法蘭，也可按照要求提供各種連接標準的法蘭快裝接口。
表面處理
機械拋光、噴砂亞光處理、電化學拋光。
結構特點
?設計標準：GB150-1998
?設計壓力：150psi(其它規格可以按需訂制）。
?濾芯形式：10-40″標準雙開口或單開口。
?濾芯操作性能：活接法蘭連接，便于濾芯更換。
?墊圈材質：四氟，氟橡膠，硅膠，丁晴橡膠
?殼體材質：CS碳鋼、304/316不銹鋼可供選擇。
濾筒說明

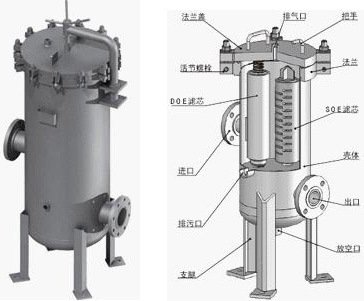

雙開口濾芯所用的帶彈簧的濾芯緊固帽，可以有效防止在動態環境下造成的泄漏和旁漏，保證被過濾物料的過濾的完整性，單開口濾芯采用雙O形圈密封結構，密封效果好，更換濾芯的簡單易行。安裝濾芯的數量可以根據客戶要求隨意訂制，濾筒結構緊湊，可以在相同濾芯數量下使用更小的筒體直徑，從而節省設備成本，減小安裝空間，降低運行成本。
濾芯的精度：1微米，2微米，5微米，15微米，25微米，40微米，70微米
臥式大流量濾芯過濾器規格表 |
型號 | 濾芯 數量 | 濾芯 規格 | 殼體 材質 | 濾芯 直徑 | 連接 法蘭 | 殼體 直徑 |
WX-1DL-304-40 | 1 | 40″ | 304或 316L | 152.4 | DN50 | 219 |
WX-1DL-304-60 | 1 | 60″ | 152.4 | DN50 | 219 |
WX-2DL-304-40 | 2 | 40″ | 152.4 | DN65 | 377 |
WX-2DL-304-60 | 2 | 60″ | 152.4 | DN65 | 377 |
WX-3DL-304-40 | 3 | 40″ | 152.4 | DN80 | 450 |
WX-3DL-304-60 | 3 | 60″ | 152.4 | DN100 | 450 |
WX-5DL-304-40 | 5 | 40″ | 152.4 | DN150 | 550 |
WX-5DL-304-60 | 5 | 60″ | 152.4 | DN150 | 550 |
WX-7DL-304-40 | 7 | 40″ | 152.4 | DN200 | 650 |
WX-7DL-304-60 | 7 | 60″ | 152.4 | DN250 | 650 |
WX-8DL-304-40 | 8 | 40″ | 152.4 | DN250 | 650 |
WX-9DL-304-40 | 9 | 40″ | 152.4 | DN300 | 700 |
WX-10DL-304-40 | 10 | 40″ | 152.4 | DN300 | 700 |
